Надійність плоского даху будь-якої конфігурації залежить від ефективності та безперебійності внутрішнього водовідведення. Навіть найміцніший гідроізоляційний килим піддається передчасному руйнуванню, якщо на його поверхні систематично застоюються калюжі після злив або танення снігу. Головним приймальним вузлом у такій гідравлічній системі виступає воронка покрівельна для плоского даху, від якості монтажу та характеристик якої залежить цілісність усього конструктиву будівлі

Призначення та інженерний функціонал елемента

Основне завдання водовідвідної точки — оперативний збір атмосферних опадів і їх спрямування до стояків зливової каналізації або водовідвідних каналів, інтегрованих у конструкцію покрівельного пирога.

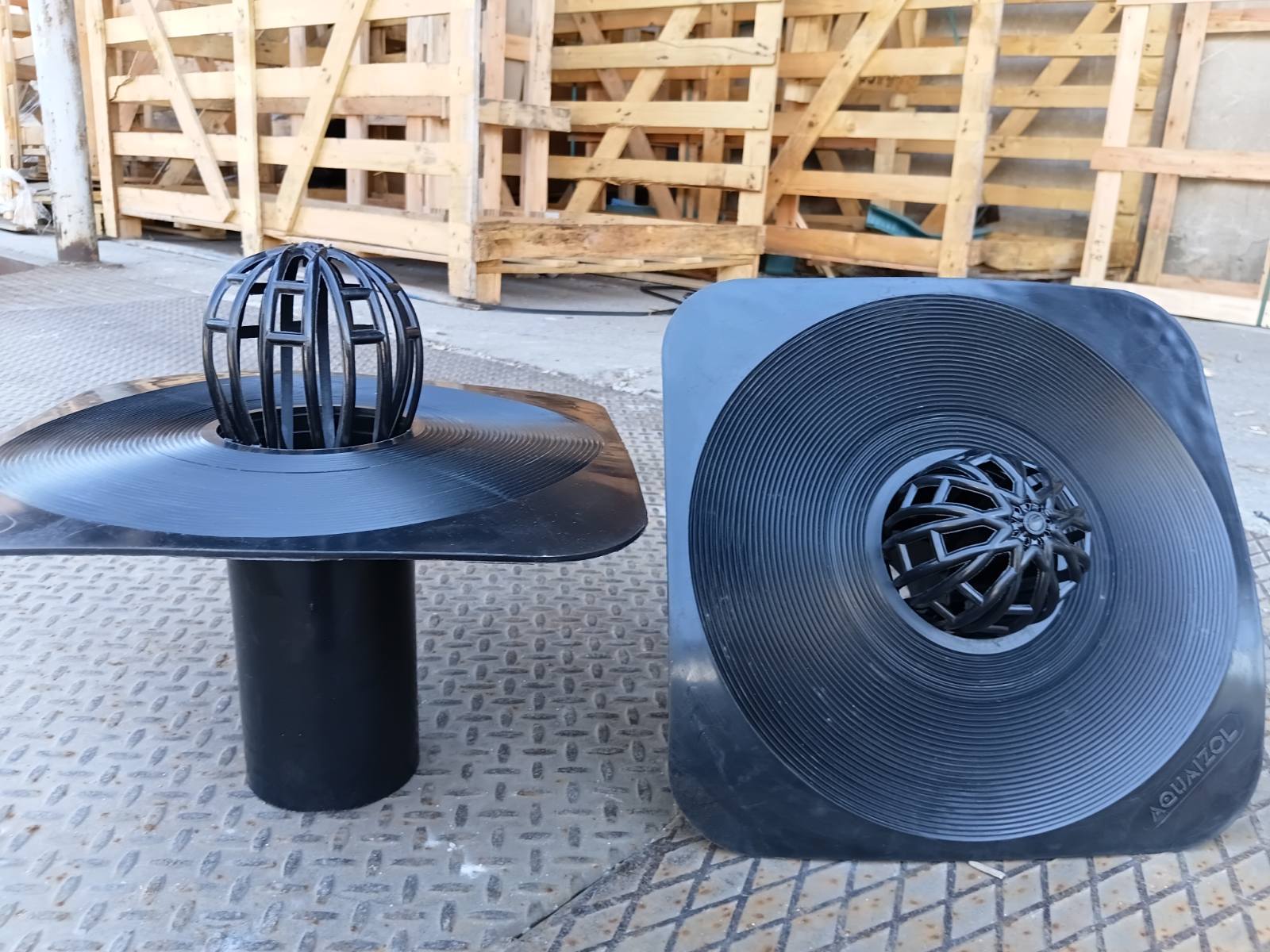

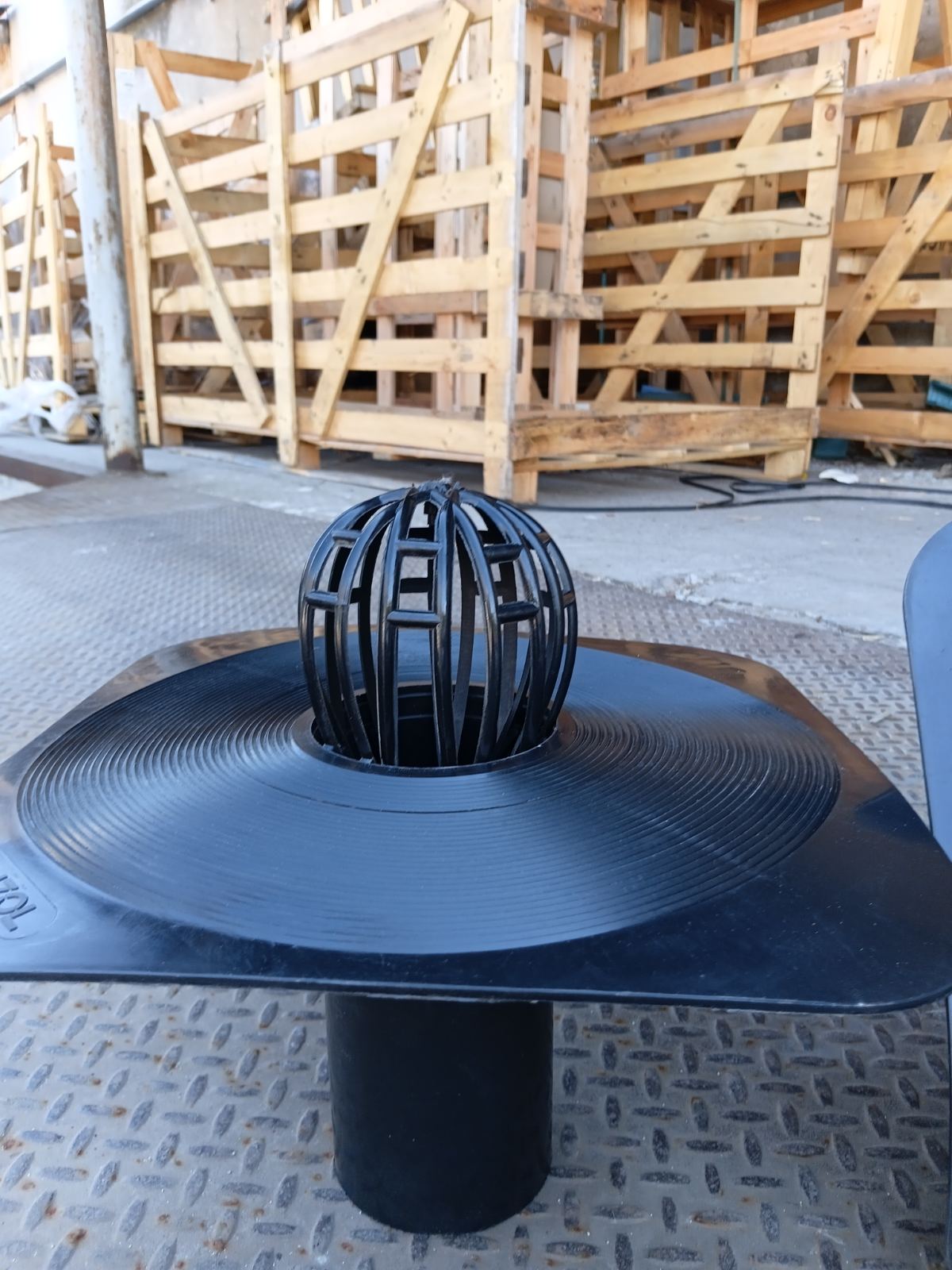

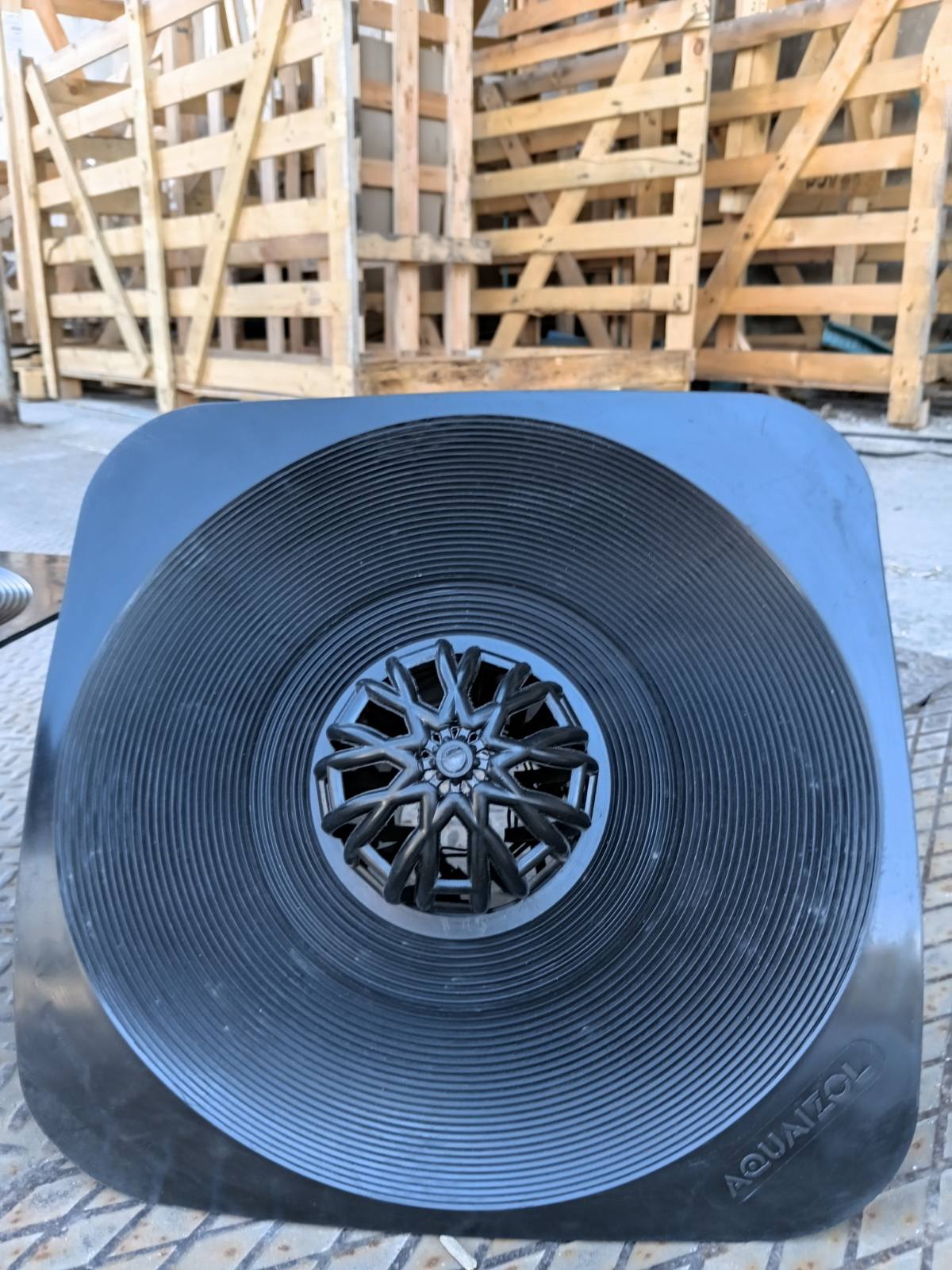

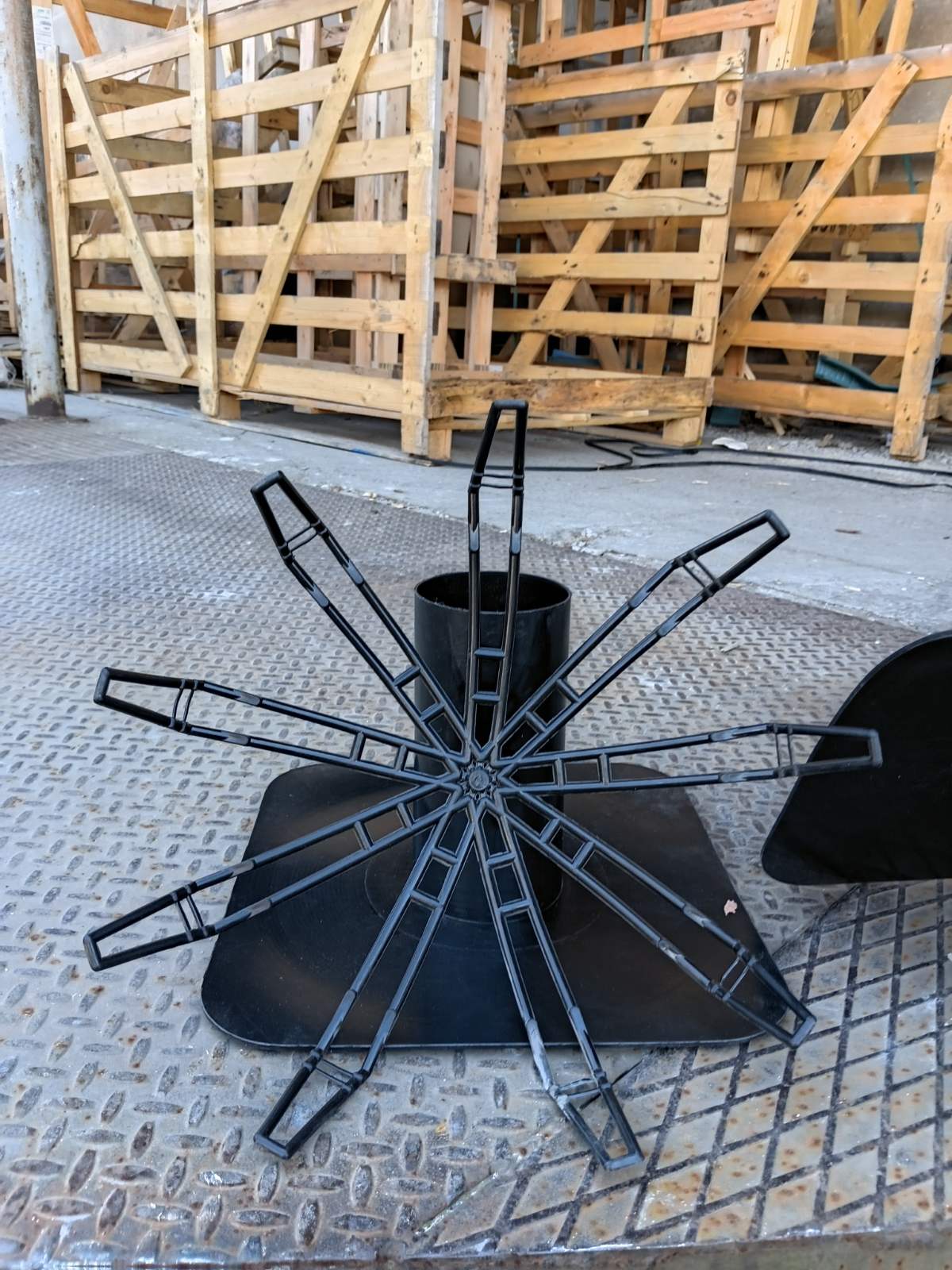

Монтаж приймального елемента передбачає герметичну інтеграцію в гідроізоляційний шар: широкий фланець деталі заплавляється між двома шарами бітумно-полімерного матеріалу (євроруберойду) або затискається механічним притискним фланцем (у випадку полімерних мембран). Сам вхідний отвір залишається на поверхні і захищається решіткою-листовловлювачем для запобігання засміченню трубопроводу сміттям, листям та гілками.

Класифікація та матеріали виготовлення

Сучасні вузли водовідведення класифікують за типом випуску та конструктивними особливостями:

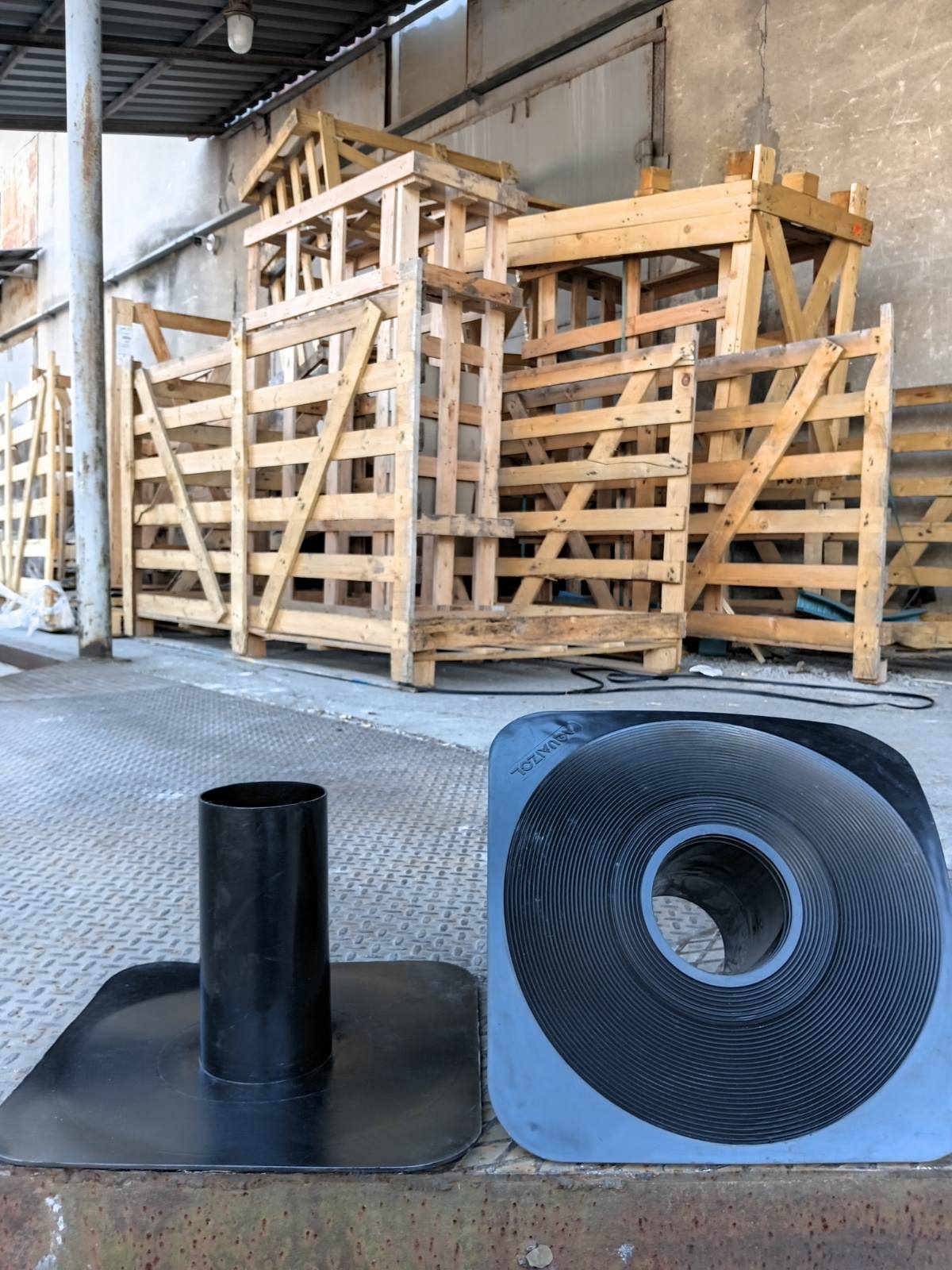

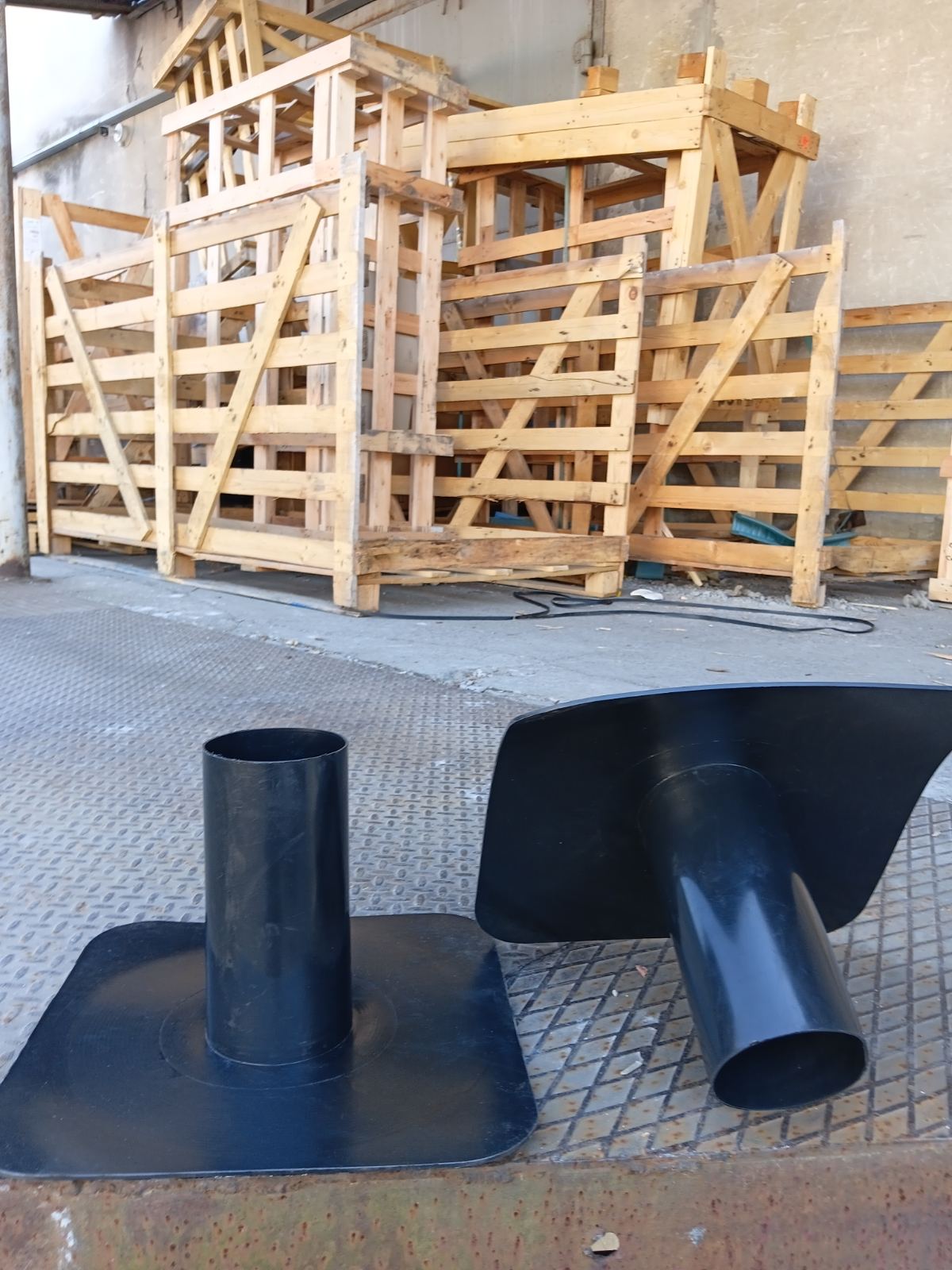

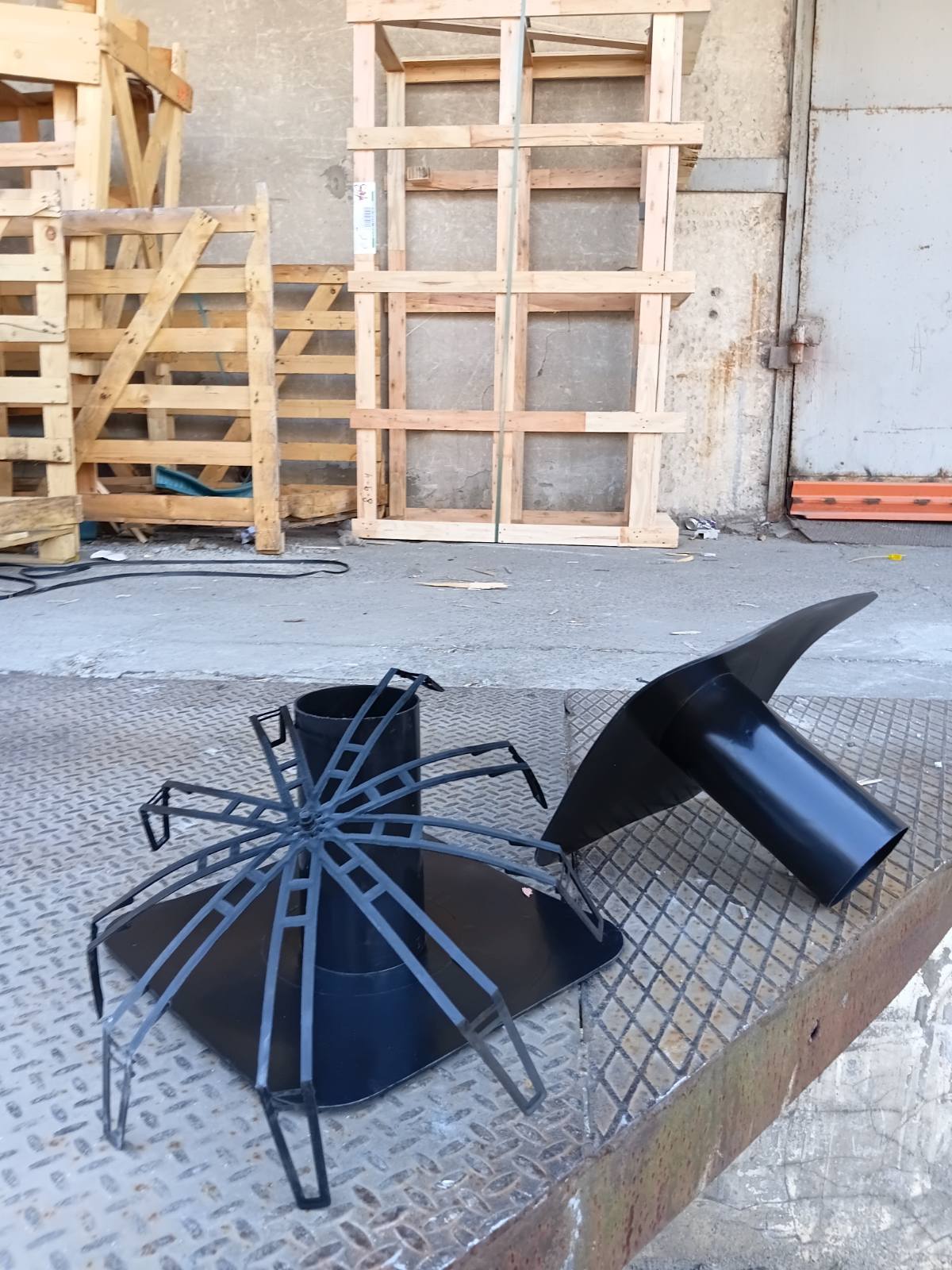

• За напрямком випуску: вертикальні (найпоширеніші) та горизонтальні (для парапетного монтажу);
• За функціоналом: одно- або дворівневі (з дренажним кільцем для відведення вологи з шару паро- та теплоізоляції), а також моделі з вбудованим електричним термокабелем (саморегульованим електропідігрівом) для захисту від утворення крижаних корків у зимовий період;
• За матеріалом:

— високоміцний пластик (поліуретан, полівінілхлорид, поліпропілен), хімічно нейтральні, стійкі до ультрафіолету та корозії, мають малу вагу й доступну ціну;

— оцинкована та нержавіюча сталь: відрізняються високою стійкістю до температурних деформацій;

— мідь: довговічні, преміальні вироби для спеціалізованих архітектурних проєктів.

Саме пластикова воронка покрівельна для плоского даху сьогодні є галузевим стандартом завдяки оптимальній сумісності з бітумно-полімерними матеріалами та стійкості до температурних коливань

Нормативні правила проєктування та монтажу

Професійний монтаж вимагає суворого дотримання будівельних норм (ДБН) і технологічних карт:

1. Формування розхилу. Приймальна ділянка завжди розміщується в найнижчій точці зони водозбору. Ухилоутворювальний шар формується на стадії закладання утеплювача або заливки ухилоутворювальної бетонної стяжки (нормативний ухил становить 1,5–2%, тобто від 15 до 20 мм на кожен метр довжини).
2. Розрахунок кількості. Усереднено одна воронка покрівельна для плоского даху встановлюється на кожні 150–200 м² водозбірної площі.
3. Правило дублювання. Навіть якщо загальна площа покрівлі становить менше 200 м², будівельні нормативи вимагають монтажу як мінімум двох незалежних точок водовідведення (або однієї робочої точки та аварійного переливного парапетного скапера).
4. Відступ від парапетів. Мінімальна відстань від осі монтажу воронки до краю даху або парапету має складати не менше ніж 1 метр.

Про аварійний переливний парапетний скапер

Або, якщо просто — це «парапетна воронка» —  спеціалізований елемент водостічної системи плоского даху, який виконує функцію «запобіжного клапана» під час екстремальних злив. Простими словами — це отвір або жолоб у парапеті покрівлі, розташований трохи вище рівня основних водостічних воронок, через який вода виходить назовні фасаду, якщо основна система не справляється або засмітилася.

Ось ключові аспекти цього вузла:

Навіщо він потрібний? (Функція безпеки)

• Захист від перевантаження. Якщо основні воронки забилися (листям, сміттям, льодом) або інтенсивність дощу перевищує проєктну потужність системи, вода починає швидко підніматися. Без аварійного переливу дах може стати «басейном», вага якого призведе до деформації конструкцій або навіть обвалення перекриття.
• Контроль рівня води. Скапер встановлюється на такій висоті, щоб «скидати» воду лише тоді, коли рівень накопичення досягає критичної позначки, що загрожує герметичності покрівельного килима

Як він виглядає?

Це металева або пластикова конструкція Г-подібної форми, яка монтується в тіло парапету (стіни, що обмежує дах).

• Внутрішня частина має широкий фланець, який герметично з’єднується з гідроізоляцією покрівлі.
• Зовнішня частина виходить на фасад будівлі. Часто комплектується «носиком» (відливом), щоб вода не стікала безпосередньо по стіні будівлі, а відводилася трохи далі.

Основні правила встановлення

• Висота. Парапетний скапер завжди розташовується вище рівня основної воронки, але нижче рівня верху парапету.
• Місця монтажу. Встановлюються в точках, де можливе найбільше накопичення води (біля парапетів, що межують з найбільш заниженими ділянками даху).
• Пропускна здатність: Аварійна система повинна бути здатна відвести той об’єм води, з яким не впоралася основна система, тому переріз скапера зазвичай розраховують відповідно до площі покрівлі.

Чим відрізняється від звичайної воронки?

Основна воронка покрівельна для плоского даху — це частина основної системи водовідведення, яка працює постійно (внутрішня каналізація). Аварійний скапер — це частина аварійної системи, яка зазвичай нічого не робить, але рятує будівлю в критичних ситуаціях.

Важливий момент! При проєктуванні плоского даху сучасні будівельні норми (ДБН) зазвичай вимагають наявності саме дублюючої системи водовідведення (або внутрішніх переливних воронок, або зовнішніх парапетних скаперів), щоб унеможливити затоплення даху при будь-яких непередбачуваних обставинах

Про ДБН В.2.6-220:2017 «Покриття будівель і споруд» (чинний)

Це головний будівельний норматив щодо конструктиву покрівельного пирога, ухилів, парапетів та водоприймальних пристроїв:

Розділ 10 («Водовідведення з покрівлі»):

• Встановлює правила розташування водостічних воронок у найнижчих місцях покрівлі
• Вимагає проєктувати не менше двох водоприймальних точок (воронок) на кожній ділянці покрівлі, обмеженій парапетами чи деформаційними швами (або використання дублюючої/переливної схеми), щоб запобігти застою води при засміченні однієї з них
• Регламентує ухили до воронок (не менше 1–2%) та вузли герметизації примикань до парапетів і парапетних переливів (скаперів)

Про ДБН В.2.5-64:2012 «Внутрішній водопровід та каналізація» (зі зміною №1)

Цей норматив регламентує безпосередньо гідравлічний розрахунок і внутрішні інженерні мережі водовідведення:

• Розділ 22 («Внутрішні водостоки»):
  • Визначає розрахункову площу водозбору на одну воронку та інтенсивність розрахункових злив
  • Встановлює вимоги щодо резервування, переливних пристроїв та аварійного скидання надлишкової води (через окремі аварійні стояки або відкриті фасадні переливи/скапери в парапетах), щоб виключити гідравлічне перевантаження перекриття під час залпових опадів

Супутні стандарти (європейська гармонізація)

Під час детального розрахунку сифонно-вакуумних та гравітаційних систем водовідведення з аварійними переливами інженери також керуються:

• ДСТУ-Н Б В.2.6-214:2016 («Настанова з улаштування та експлуатації дахів…»);
• ДСТУ EN 12056-3:2019 («Гравітаційні системи водовідведення всередині будівель. Частина 3. Водовідведення з дахів, проєктування та розрахунок» — саме цей європейський стандарт детально регламентує встановлення аварійних переливів (emergency outlets/scuppers)).

Практичне резюме

Коли в проєктній документації робиться посилання на норми для влаштування дублюючого або аварійного переливного водовідведення (парапетних скаперів чи додаткових воронок), основними є ДБН В.2.6-220:2017 (конструктив покрівлі) та ДБН В.2.5-64:2012 (інженерне водовідведення).

Комплексний підхід до обслуговування

Грамотна установка — це лише перший крок. Щоб покрівля експлуатувалася десятиліттями без аварійних протікань, об’єкт потребує регулярного сезонного сервісу. Професійний огляд навесні та восени дозволяє вчасно очистити сітки листовловлювачів, перевірити цілісність гідроізоляційних примикань та стан герметизувальних мастик.

Що ми пропонуємо: надійні покрівельні комплектуючі від «Україна Будівельна». В асортименті інтернет-магазину Ua-Bud.Trade. Roof (ТОВ «Україна Будівельна») ви можете придбати повний комплекс сертифікованих матеріалів для надійного облаштування плоских та скатних дахів:

• Воронка покрівельна для плоского даху D-100 (із захисними сітками);
• Євроруберойд модифікований (ТМ «Акваізол» — європейська сертифікація якості СЕ за стандартом EN);
• Аератори покрівельні (флюгарки) для вентиляції підпокрівельного простору;
• Бітумно-каучукові та бітумно-полімерні мастики холодного застосування;
• Покрівельне кріплення та добірні елементи під ключ.

Де замовити та як оформити замовлення

Воронка покрівельна для плоского даху є в наявності на складі компанії «Україна Будівельна». Замовити її можна будь-яким, зручним для вас способом:

• 🛒 На сайті в інтернет-магазині: скористайтеся кошиком інтернет-магазину
• ✉️ Замовити по електронній пошті: ua-bud-project@ukr.net | sale@ua-bud.com.ua
• Або за телефонами: +38 (066) 613-18-52 |  +38 (068) 580-17-18 | +38 (093) 942-15-36
